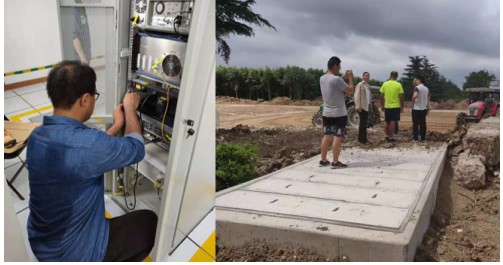

使用單位為國家電網沭陽供電局有限公司輸電管理所。監測線路為110kV長工線,全長3.5km,為直接地埋的光電復合纜。其中從1.5km~2.7km的蕭山路沿線正處于路面拓寬施工狀態,存在重型施工車輛、沖擊鉆鉆孔、人工挖掘等外力破壞隱患。設備于2019年7月19日下午安裝調試完成,16時許設備開始運行,至今運行狀態良好。
圖 2 沭陽110kV變電站地埋電纜外破監測

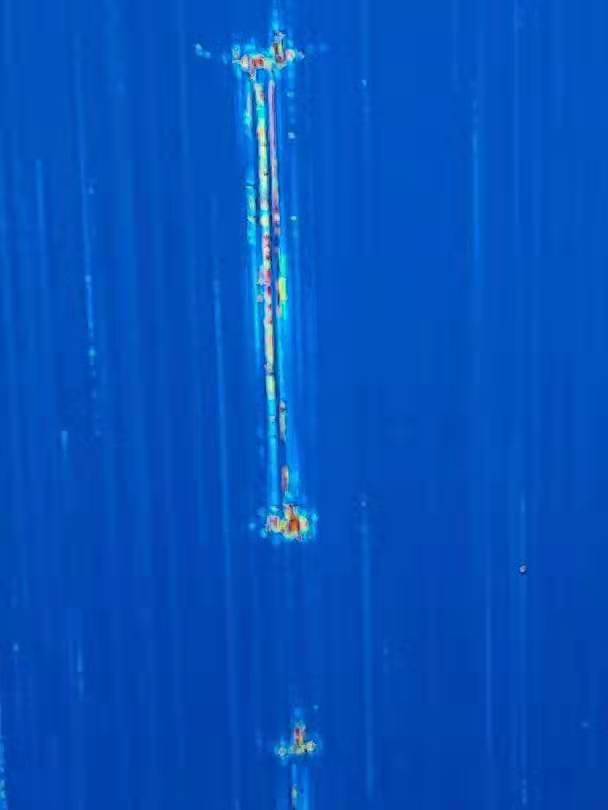

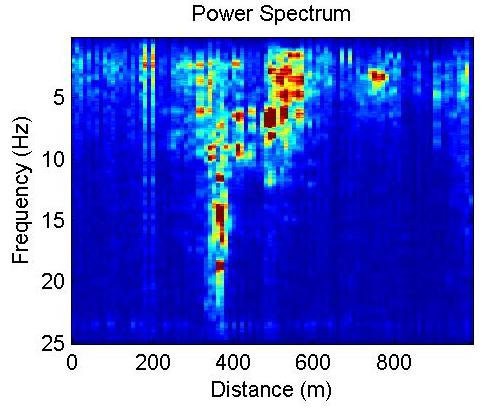

設備安裝當日16時43分至18時55分,系統累計提示2、3、4級預警共計15次。預警位置距離變電站2.4至2.6km,顯示為大范圍持續振動,振動頻率5Hz~20Hz,垂直距離5.5~12.5米。如圖14所示,判定為:大型機械對線纜管的持續抵近施工。通知相關人員趕赴現場,發現有包括鋪路機、挖掘機、壓路機等在內的多臺重型機械正在距離線纜10m范圍內進行路面開挖與復填作業。

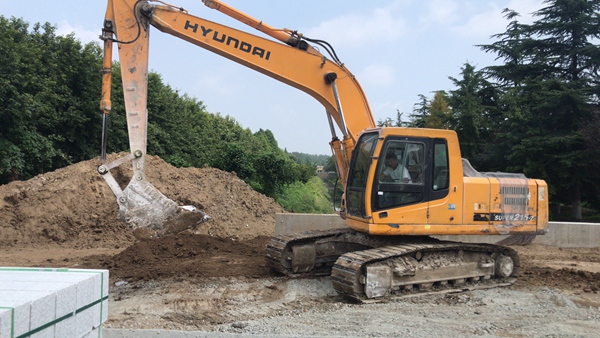

圖 3 沭陽110kV變電站地埋電纜周邊重型機械抵近施工事件
8月7日上午10時06分,系統提示1級預警多次。預警位置距離變電站2.4km,顯示為大范圍持續振動,振動頻率15Hz。

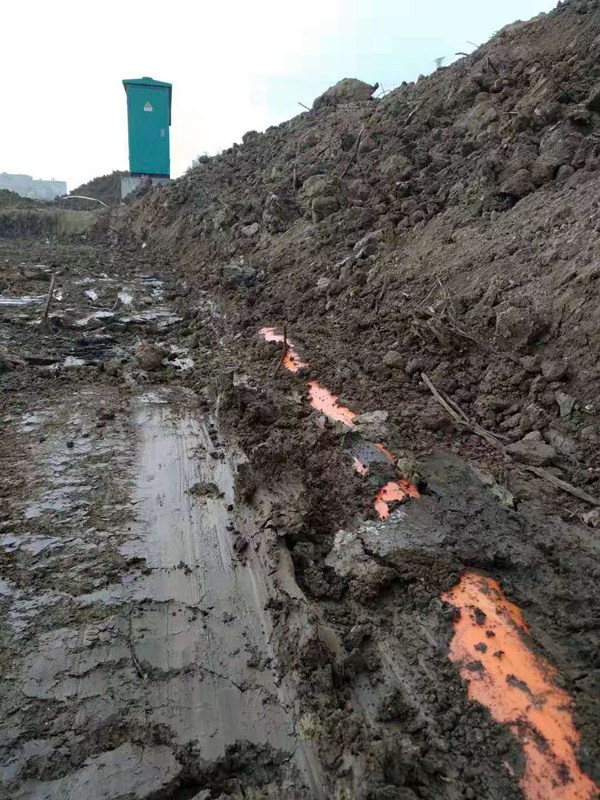

圖 4 沭陽110kV變電站地埋電纜受外破影響而暴露
如圖4所示,判定為:大型機械對線纜管的直接作業。通知相關人員趕赴現場,發現有重型機械正在進行污水溝挖掘作業,鏟斗直接作用于管道,且已徹底暴露地埋管道。
系統特點
l 無需停電安裝、無需沿線巡視、無需專人蹲守、無需盯監控屏
l 具備監測數據存儲能力(30天以上);
l 能展示電纜線路通道的外破運維GIS地圖;
l 具備電纜線路通道的外破信息的即時展示;
l 具備電纜線路通道的外破預警推送功能;
l 支持外破監測系統數據導出。
l 系統支持遠程更新、配置與調試
l 通信具備遠程通信接口,網絡接口,同時可接入光纖傳輸單元以及局域網數據傳輸方式
技術指標
l 傳感光纖數量要求:每個電纜通道1芯
l 傳感光纖模式要求:單模光纖
l 光纖接口:FC/APC
l 工作電源:AC220V/ 50HZ
l 功耗:<150W
l 單路監測距離:40km
l 監測線路數量:4
l 空間分辨率:10~50m
l 定位偏差:<50m
l 垂直振動感測距離(中型拖拉機底盤):>35m
l 響應時間:<5s
l 事件識別類型:人工挖掘、風鎬等小型作業機械、夯機等大型作業機械
l 數據文件格式:CSV格式
l 數據訪問方式:B/S或C/S方式
l 通訊接口:WCDMA/CDMA2000/TD-SCDMA/GPRS/CDMA/SMS等無線通信接口;網絡接口(RJ-45),可接入光纖傳輸單元數據存儲方式:以數據庫或數據文件形式存儲
l 軟件運行環境:Windows 10
